重庆TC3型通风天窗(开敞式屋脊天窗)18J621-3图集

来源:    浏览:  发布日期:2019-03-15 10:58:56 < 返回列表

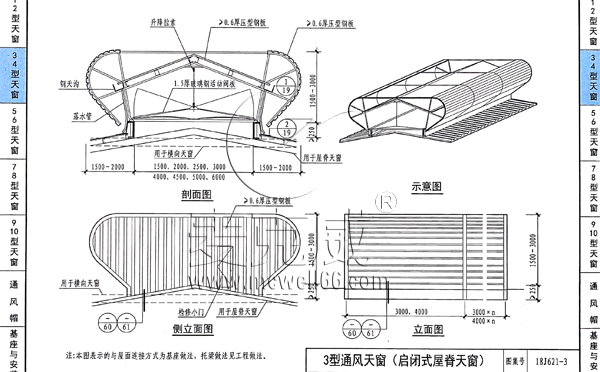

       重庆麦克威是国标图集18J621-3《通风天窗》图集参编单位,18J621-3《通风天窗》图集内容包括弧线(折线)型(包括电动采光天窗)和薄型两大类共10种型号的通风天窗及通风帽的选用与安装。TC3型通风天窗分为开敞式屋脊天窗和启闭式屋脊天窗,其中TC3型通风天窗(开敞式屋脊天窗)适用范围广泛,下面重庆麦克威天窗小编简单介绍下3型通风天窗。
重庆TC3型通风天窗(开敞式屋脊天窗)

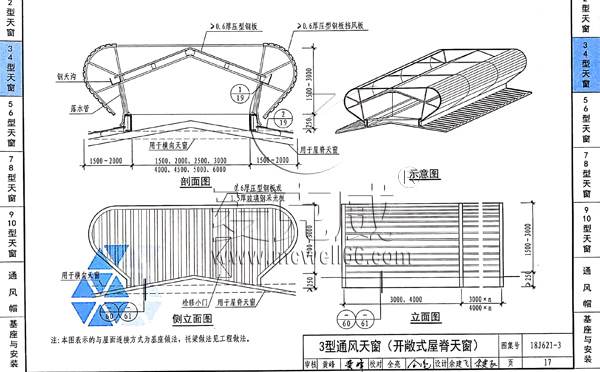

       一、TC3型通风天窗(开敞式屋脊天窗)
TC3型通风天窗(开敞式屋脊天窗)安装可以屋脊安装或者横向安装(顺坡安装),一般由天窗架、外围护板(挡风板)、挡雨板、FRP采光板、排水沟槽、阀板、泛水板、启闭机构等部分组成。阀板开关采用电动或手动控制,其骨架由型材焊接,防雨板采用彩色钢板或玻璃纤维聚酯采光板(FRP)制作。流线型构造,体积较大,通风量较大。TC3型通风天窗(开敞式屋脊天窗)对应11CJ33《通风采光天窗》图集的MCW4型天窗;18J621-3《通风天窗》图集的3型通风天窗。
重庆TC3型通风天窗(开敞式屋脊天窗)
       二、TC3型通风天窗(开敞式屋脊天窗)防水方式
TC3型通风天窗(开敞式屋脊天窗)采用麦克威的全结构防水,在板材节点部位采用专用扣件进行扣合处理,防水使用寿命同建筑屋面外板相同。TC3型通风天窗(开敞式屋脊天窗)就不再采用硅胶、胶带填缝堵漏,预防了硅胶、胶带老化开裂造成的漏水隐患。
重庆TC3型通风天窗(开敞式屋脊天窗)

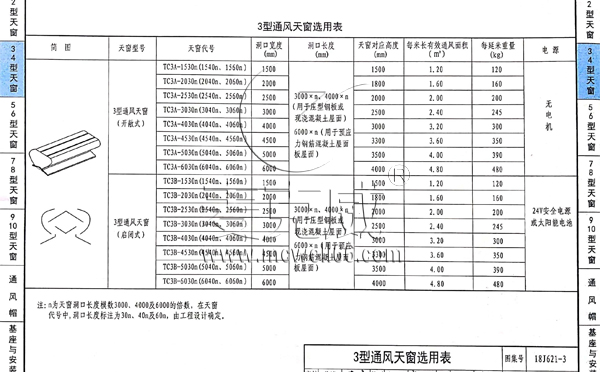

       三、TC3型通风天窗(开敞式屋脊天窗)喉口大小
TC3型通风天窗(开敞式屋脊天窗)根据喉口尺寸可分为1500mm、2000mm、2500mm、3000mm、4000mm、4500mm、5000mm、6000mm等不同规格,其中对应的TC3型通风天窗(开敞式屋脊天窗)型号有:TC3A-1530n、TC3A-2030n、TC3A-2530n、TC3A-3030n、TC3A-3530n、TC3A-4030n、TC3A-4530n、TC3A-5030n、TC3A-6030n。另外长度,宽度,高度可根据图集、甲方及设计要求定制生产。
重庆TC3型通风天窗(开敞式屋脊天窗)
       以上就是TC3型通风天窗(开敞式屋脊天窗)的简单介绍,选择TC3型通风天窗(开敞式屋脊天窗)请认重庆准麦克威天窗,更多关于18J621-3《通风天窗》图集的产品关注重庆麦克威天窗网站(www.mcwell88.com)或者拨打重庆麦克威天窗客服热线:028-82630900。
