麦克威案例解析：体育场开合天窗

来源：麦克威    浏览：  发布日期：2017-11-10 13:37:36 < 返回列表

       随着体育场的大量兴建，对于开合天窗的要求越是越来越严格，优质的开合天窗能够为体育场提供优质的通风采光环境，让体育场更加明亮，让光临体育场的人们心情舒畅。麦克威作为开合天窗专业厂家也接手了多起体育场开合天窗案例，今天就来为大家分享一下。

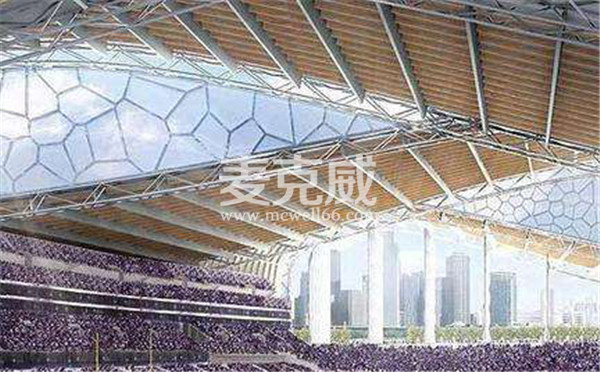

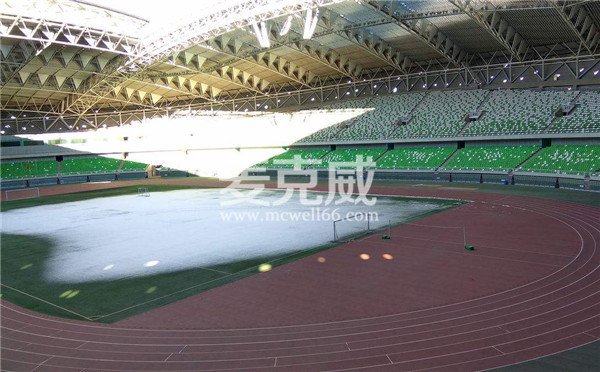

麦克威承接的这个体育场其开合式屋顶共由9块底板组成，总共分成两个部分：一部分为4块，另一部分为5块。每个块板的任一边都用棱形钢架固定住。共有10个构架横跨77米的球场。每个钢架的端口由一套轮子支撑，可沿安装在中心体育场两侧的轨道移动。



准备合上开合式屋顶时，体育场北端的部分保持折叠状态，另一部分停放在南端。为确保屋顶移动的精确性，需要安装一套高精度电子执行器、伺服电机和摇臂的合成系统。这套系统将钢架分开，同时钢架上方和钢架之间的各部分大幅展开，直至两部分在球场顶部中央的平叠缝处相结合。



钢架的底端上安装了大量类似铰链的组件。麦克威FAG调心滚子轴承组装在这些铰链中。这些轴承由于摩擦小、并可进行不对种补偿而被选中。这些轴承经过高性能油脂润滑，在使用期间只需最少的维护。



麦克威为该项目共提供300多个轴承。这些轴承包括调心滚子轴承，主要用于支撑屋顶拱形结构两端铰链中的径向载荷，以及推力滚子轴承，用于支撑拉紧展开屋顶的缆绳产生的轴向载荷。



麦克威提供的最大调心滚子轴承，外径为200毫米，能承受300kN（30吨）标准的径向载荷，主要用于拱形结构支架两端处的铰链中。推力滚子轴承将承担大约600kN（60吨）的轴向载荷，这些载荷是由支撑拱形结构和屋顶材料电缆所产生的。由于轴承完全密封在铰链组中，不会受到外部气候条件的影响。也就是说，麦克威可从标准的产品中挑选轴承，其使用和提供都很方便。这些轴承内部都填充了高质量的润滑油脂。
