消防排烟窗是现代建筑中使用较多的一类通风天窗产品，其除了具有消防排烟的功能之外，在通风采光方面的效果也是非常不错的。消防排烟窗配合内开内倒系统的使用，让这样一款优质天窗产品在通风市场上的反响更大。今天，麦克威小编就来为您介绍一下消防排烟窗内开内倒开系统安装的相关事项。

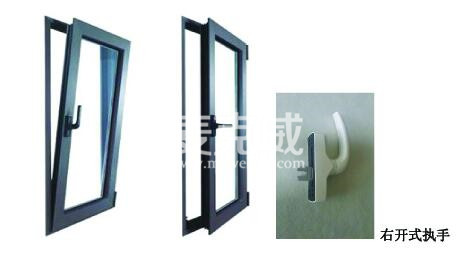

如图：右开式内开内倒天窗


注意：安装前多次操作试验原来的内开内倒窗开启是否灵活，特别是内平开时，天窗的左下角确保能够不下垂，能够保持轻松闭合状态。

1.把原有的天窗“执手”旋转到“平开位置”拆卸这个执手，然手反复用关闭开合天窗窗扇来进一步确定窗扇是否能够自然关闭，确保左下角能够自然关闭。在此，麦克威建议将开合天窗窗框左下角的两个五金机械点向上移动1-2cm或者是直接拆除掉。

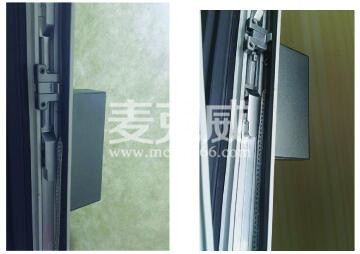

2.安装“电动把手”是在原来手动把手的位置安装电动把手：先把电动把手的5芯扁平电源线穿过原来的拨叉开口处，把电线全拉过去，在原来的两个安装孔位置用原来的螺丝固定电动把手的歌螺丝孔。安装好电动把手之后，将把手的引线沿框下行，从底框内口，拉到窗扇右下角，如图所示：


3.安装链条开窗机

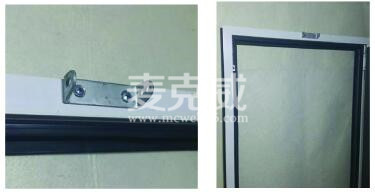

a.先安装链条头支架：取开合天窗窗扇的上框中点位置，安装“链条头支架”，支架和边框上口齐边，支架的倾斜边朝上口倾斜。

注意：链条头支架长方形孔端超左向。如图：


b.安装链条主机：把主机的链条头试着安装到链条头支架上。

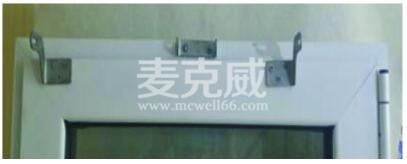

注意：机器的朝向一定是带电源线的一端朝开合天窗的转动合页方向。把主机的左或右安装支架，在主机的左或右两端找到安装的位置，并安装好3歌螺丝钉。如图：


c.把主机安装到左右支架上：链条开窗机的引线走向，上框内边沿，向右回折右边框向下行，到开合天窗窗扇的右下角。如图：

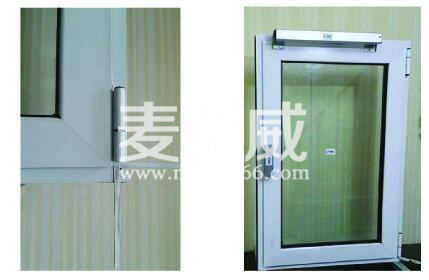

d.在开合天窗处于平开状态时，把电动把手的5芯扁平电线往下走向再从窗扇的底边内口水平拉出，然后笃定在窗框的右下角。在开合天窗处于内倒状态时，把主机的电线走向窗扇上框内口向右拉直转90度拐到窗扇右面框的内口，直到最右下角然后固定住。如图：


消防排烟窗内开内倒系统的安装需要由专业技术人员进行专业操作，在这里推荐四川麦克威。四川麦克威专业生产开合天窗、消防天窗、采光天窗，从事通风行业十余年，在业内外口碑颇丰，广受客户朋友的喜爱。更多通风产品资讯请详询麦克威。
